3-pol
4-pol
5-pol
6-pol
7-pol
8-pol
8-pol/360°
090

3-pol 71600-030
4-pol 71600-040
5-pol 71600-050
6-pol 71600-060
7-pol 71600-070
8-pol 71600-080
8-pol 360°
9-pol
Lagermäßige Ausführung

Serie 71600-xxx



MINI-DIN Flanschsteckdose
Metallausführung / Lötanschluss

spacer

Lebensdauer 500 Zyklen  ca. 10 pro Minute
(entspr. IEC-Puplikation 130-1 und 130-9)
Belastbarkeit Kontakt  100 V AC 1 A max. or 12 V DC 2 A max.
Durchgangswiderstand Kontaktfeder-Steckerstift: <30 mOhm
Erdungsfeder-Steckerstift: <30 mOhm
Isolationswiderstand Kontakt-übrige Metallteile: >50 Mohm at 250 V DC
(Wert für Auslieferungszustand trocken)
Spannungsfestigkeit 250 V ~ eff. (1 min-Kontakt gegen Kontakt und Kontakt gegen Masse)
Ausziehungskraft aus Einzelfeder >0,9 ~ 3 kg max.

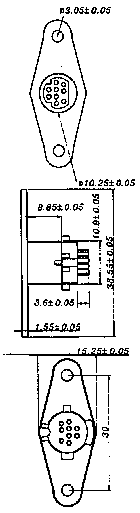

Technische Zeichnung
Technisches Datenblatt
