3-pol |
4-pol |
5-pol |
5-pol |
5-pol |
5-pol |
6-pol |
7-pol |
8-pol |
8-pol |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 3-pol | |
| 4-pol | 71222040 |
| 5-pol 180° | 71222050 |
| 5-pol 240° | 71222250 |
| 5-pol 360° | 71222450 |
| 6-pol | 71222060 |
| 7-pol | 71222070 |
| 8-pol 270° | 71222080 |
| 8-pol 262° | |
| Lagermäßige Ausführung |

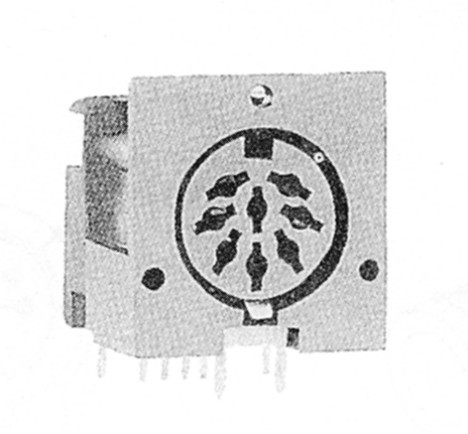

Serie 71222-xxx
DIN Steckdose
Kunststoffausführung
90° abgewinkelt
Die Steckverbinder sind nicht für Stark-
stromnetze im Sinne VDE geeignet!
| Lebensdauer | 500 Zyklen ca. 10 pro Minute (entspr. IEC-Puplikation 130-1 und 130-9) |
| Belastbarkeit | Kontakt 3 A/34 V (ruhende Last/ Scheitelwert) Ruhestromkontakt-1,5A |
| Durchgangswiderstand | Kontaktfeder-Steckerstift: <10 mOhm Erdungsfeder-Steckerstift: <30 mOhm |
| Isolationswiderstand | Kontakt-übrige Metallteile:
>105 Mohm (Wert für Auslieferungszustand trocken) |
| Spannungsfestigkeit | 500 V ~ eff. (1 min-Kontakt gegen Kontakt und Kontakt gegen Masse) |
| Ausziehungskraft aus Einzelfeder | >1,2 N |

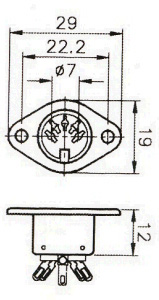

| Technische Zeichnung |  |
