Serie 71432-xxx
Din-Winkel-Stecker
Metallausführung
Die Steckverbinder sind nicht für Stark-
stromnetze im Sinne VDE geeignet!
| Lebensdauer | 500 Zyklen ca. 10 pro Minute (entspr. IEC-Puplikation 130-1 und 130-9) |
| Belastbarkeit | Kontakt 3 A/34 V (ruhende Last/ Scheitelwert) Ruhestromkontakt-1,5A |
| Durchgangswiderstand | Kontaktfeder-Steckerstift: <10 mOhm Erdungsfeder-Steckerstift: <30 mOhm |
| Isolationswiderstand | Kontakt-übrige Metallteile:
>105 Mohm (Wert für Auslieferungszustand trocken) |
| Spannungsfestigkeit | 500 V ~ eff. (1 min-Kontakt gegen Kontakt und Kontakt gegen Masse) |
| Ausziehungskraft aus Einzelfeder | >1,2 N |

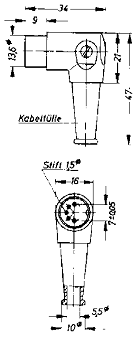

| Technische Zeichnung |  |
