OMEG P20 BUSH AND SPINDLE

Diese Seite stellt die Basisabmessungen der Gewindebuchsen und Wellen für die OMEG P16 Potentziometerreihe bereit.
- Basisabmessungen
- Gewindebuchsenoptionen
- Wellenoptionen
- 4.0mm Durchmesser
- 6.0mm Durchmesser
- 6.35mm Durchmesser
- Wellen mit 18 Zähnen
- Duplo Ausführung

Go to P20 Potenziometer Daten für die elektrischen und mechanischen Daten
go to P20 Potenziometer Typen Übersicht über alle Versionen ohne Schalter

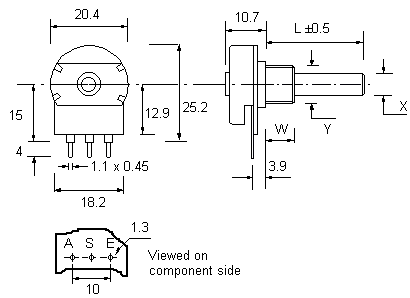

P20 BASIC Abmessungen

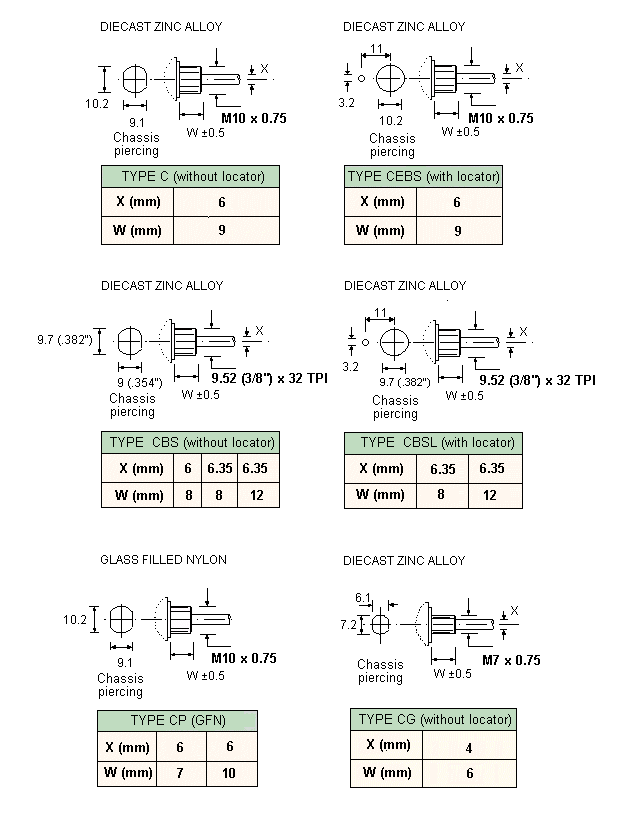

P20 Gewindebuchsen

Die P 20 Gewindebuchsen sind lieferbar in Metall und Nylon, in M7 und M10 Gewinde, mit und ohne Verdrehungsschutz:

Diecast Zinc Alloy
- M10 x0.75mm pitch - Type C
- M10 x0.75mm pitch, with locator - Type CEBS
- 9.52mm x32tpi - Type CBS
- 9.52mm x32tpi, with locator - Type CBSL
- M7 x0.75mm pitch - Type CG
Glass Filled Nylon
- M10 x0.75mm - Type CP

Bitte vermeiden Sie jegliche ungewollte Verdrehung des Potenziometers und überdrehen Sie nicht die Mutter. Hierdurch besteht die Gefahr für diverse Beschädigungen des Gewindes der Buchse, Zerstörung bzw. Veränderung des Widerstandswertes. BS9130:1972 stellt Ihnen die max. Werte zur Verfügung. Das max. Drehmoment für die Befstigung der Gewindebuchse beträgt 45cNm . Mit einem Drehmomentbegrenzer lassen sich entsprechende Beschädigungen vermeiden.

P20 Wellenversionen

Die P20 Wellen bestehn grundätzlich aus Kunststoff wenn nicht anders angegeben, fest mit dem Potenziometer verbunden und nicht auswechselbar. Sie sind in drei Durchmessern lieferbar:

6.0mm Durchmesser
- rund ohne Fläche - Type F1
- 4.0 x 12mm abgeflacht - Type F2
- 5.0 x 15mm abgeflacht - Type F3
- 5.0 x 10mm abgeflacht - Type F4
- 4.6mm x 15mm abgeflacht - Type F11
4.0mm Durchmesser
- rund ohne Fläche - Type F21
- 3.0 x 8.5mm abgeflacht - Type F22
- 3.0 x 13.5mm abgeflacht - Type F23
- rund ohne Fläche - Type M21 (Metall)
- 3.0 x 8.5mm abgeflacht - Type M22 (Metall)
- 3.0 x 13.5mm abgeflacht - Type M23 (Metall)
6.35mm Diameter
- Cylindrical (no flat) - Type F41
- 5.5 x10mm abgeflacht - Type F42
- 5.5 x 15mm abgeflacht - Type F43
gezahnte Welle - 6.0mm Durchmesser. 18 Zähne
Duplo Wellen
- abgeflacht/geschlitzt - Type M15 (Metal)
- beide Rundwellen - Type M16 (Metal)

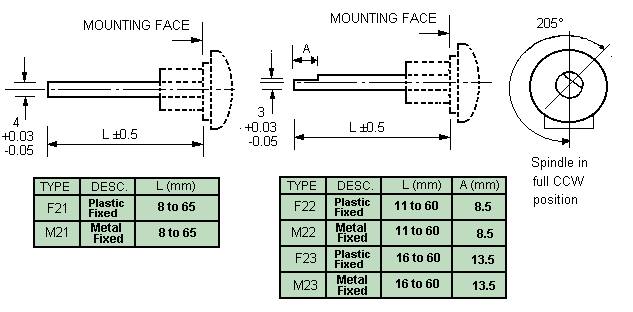

4.0mm Diameter Spindles

Note: Die gezeichnete Lage der Fläche gilt nur für die Kunststoffachse. Bei den Metallachsen kann die Flächenlage kundenspezifisch festgelegt werde.

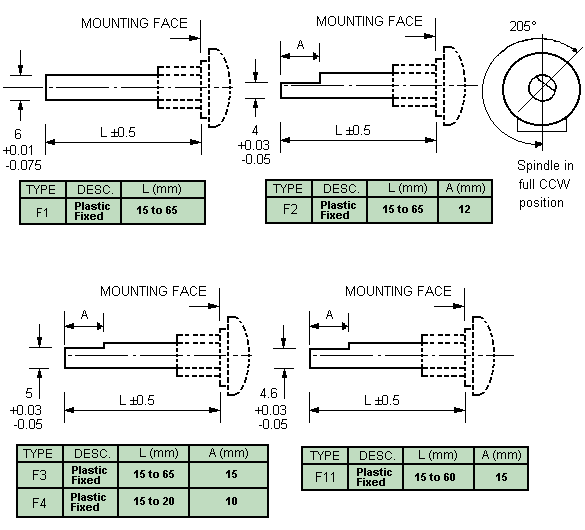

6.0mm Diameter Spindles

Note: *Specials to customer's specification up to 65mm.
REMOVABLE SPINDLES, similar in specification to 'fixed'spindles are supplied seperate from the potentiometer. These can be indefinately taken in and out and their holding strength is >1kg.

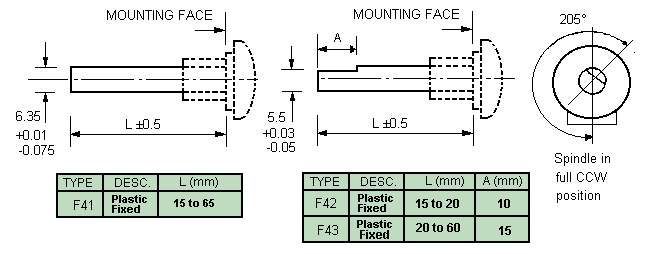

6.35mm Diameter Spindles

Note: *Sonderlängen nach Kundenwusch bis 65 mm möglich

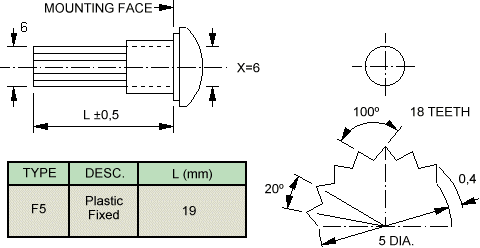

gezahnte Wellen - 6.0mm Durchmesser 18 Zähne

Eine gezahnte Welle 6.0mm Durchmesser P20 Kunststoffwelle ist verfügbar

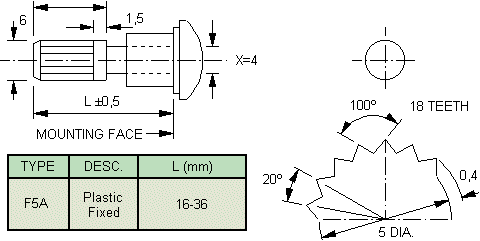

Der 6mm Adapter mit 18 Zähnen kann auf einer 4 mm Welle mit Abflacung montiert werden und bietet somit eine effektive Knopfaufnahme speziell für unsere Bedienknöpfe mit Aufnahme für 18 Zähne.:

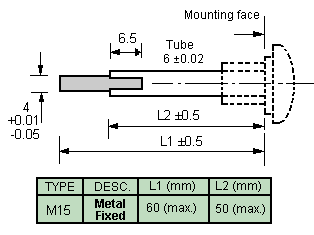

Duplo Wellen

This information is supplied in good faith but the customer is politely reminded that it is their responsibility to check the suitability of our products for their particular application. Please note that all dimensions are for reference purposes only and, as it is the Company's policy to continuously improve our products, we reserve the right to incorporate changes without notice.
